    Medidor de espesores de capas INNOVATEST rugosímetro portatíl

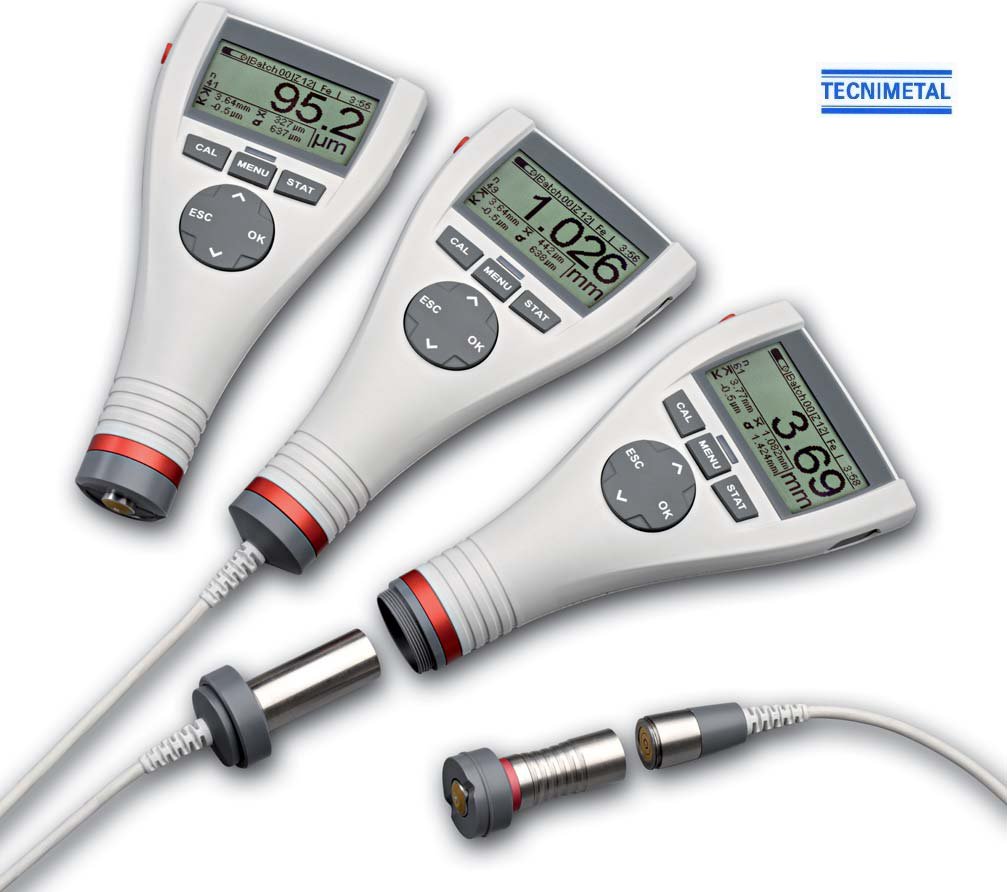

MEDIDOR DE ESPESORES DE CAPAS "CG700" ™



medidor de espesores  CG700

Medidor de espesores



Aplicación

Medición no destructiva de:



  • Capas no magnéticas como lacas, esmaltes, cromo y zinc en materias primas ferromagnéticas

  • Capas de aislamiento como laca y anodizado en metales no ferrosos



Características



  • Medición de precisión del espesor de paredes de hasta 15 mm

  • Alta precisión y reproducibilidad a través del procesamiento de señales digitales de Sensor integrado (SIDSP)

  • Interfaz para la transmisión de datos (IrDa) para computador e impresora

  • Sonda universal con reconocimiento automático del sustrato para mediciones rápidas de acero y metales no ferrosos.

  • Sensores resistentes al desgaste con una vida útil prácticamente ilimitada

  • Compensación de temperatura óptima

  • Gráficas de alta precisión con hasta 50 puntos de referencia para la calibración
    Interfase del Usuario en hasta 25 idiomas



Modelos

  • CG 720
    Sonda integrada
    10 memorias para el almacenamiento de datos
    Almacenamiento de hasta 10 000 valores



  • CG 730
    Sonda externa con cable
    10 memorias para el almacenamiento de datos
    Almacenamiento de hasta 10 000 valores



  • CG 740
    Sonda integrada o externa, intercambiable
    100 memorias para el almacenamiento de datos
    Almacenamiento de hasta 100 000 valores





Principio de Medición

Inducción magnética y el principio de la corriente de Foucault de acuerdo con la norma DIN EN ISO 2808



Especificaciones Técnicas



  Tipo de sonda Sonda F Sonda N


Rango de medición

0-1500 micras o 1-28 mm

0-700 micras o 1-28 mm



Aplicación

Pequeñas muestras, capas muy finas y/o para usar con soporte



  Procesamiento de la señal Sensor integrado con señal de proceso de 32 bits (SIDSP®)


Principio de funcionamiento

Inducción magnética

Corrientes de Eddy o Foucault



Precisión

ñ (1 μm + 0.75% de la lectura)

  Repetibilidad ñ (0,5 μm + 0.5% de la lectura)
  Resolución 0.05 μm;
  Mínima área de curvatura radio cóncavo 7.5mm
  Mínima área de curvatura radio convexo 1,0 mm


Área mima de medición

ø5mm

  Espesor mínimo del sustrato 0.3 mm 40 μm
  Máximo ratio de medida en modo sencillo

70 lecturas por minuto



Normativa

DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840
ASTM B244, B499, D7091, E376
AS 3894.3, SS 1841 60, SSPC-PA 2



Temperatura de funcionamiento

– 10°C…60°C; 14°F…140°F



Dimensiones

157 mm x 75.5 mm x 49 mm



Peso

Aprox. 175 g;





Dotación estándar

  • CG700

  • Manual de instrucciones en castellano

  • Certificado INNOVATEST

Accesorios opcionales

  • Láminas patrón de espesores

Catalogo en pdf



Medidor de espesores de capa  Fabricado en Alemania.
