Características principales

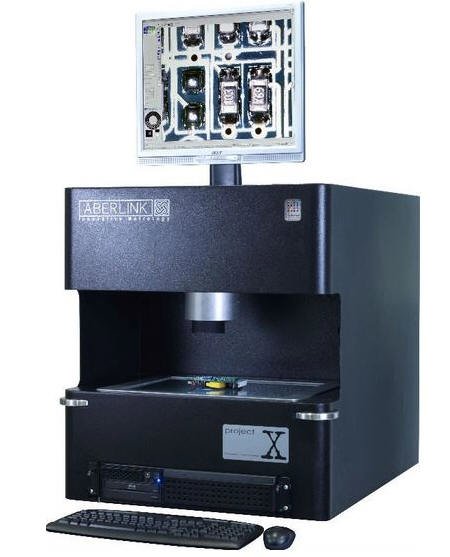

Máquina de medición por visión 2D CNC - Aberlink Project
X
-Aberlink
Project X es un concepto totalmente nuevo en tecnología
de visión incorpora un sistema de escala patentada por
Aberlink Colourmap Tm. Esto permite a Aberlink diseñar y
fabricar un sistema integral de visión 2D.
Project X
utiliza una cámara a color CCD.

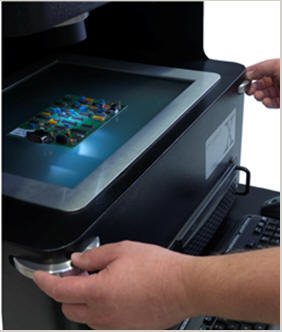

La cámara se mueve manualmente con 2 ruedas de alta
inercia laterales uno para cada eje X e Y (existe opción
en CNC). Esto facilita tanto el movimiento rápido como
el ajuste fino. El sistema de movimiento de la cámara
utiliza un sistema de patines por aire que permite un
movimiento extremadamente suave, y un compresor de aire
incorporado en la máquina.
Como es la cámara la que se mueve y no la mesa, el
posicionamiento de las piezas es tan simple como
colocarla sobre la mesa, sin necesidad se sujetarla.
Disminuyendo el tiempo de inspección de cada pieza.
El área de medición de la Project X es:
Eje X : 400mm Eje Y: 300mm
Project X tiene una profundidad de distancia focal Z,
que esta motorizada ofreciendo un rápido enfoque tanto
como el ajuste fino del mismo todo esto controlado por
software.
Recorrido en el eje Z (para enfocar)
125mm
La precisión en 2 dimensiones es: VDI(U2) = 0.0075
•
Fabricación Reino Unido.
