    Microdurómetros Vickers

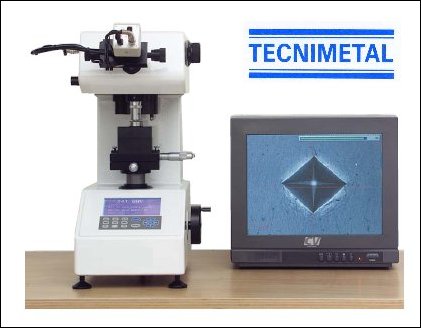

Microdurómetros Vickers CV400DM


Microdurometro vickers CV400DM

Microdurómetros Vickers CV400DM

±Con Sistema CCD Video Cámara y Monitor±
Torreta motorizada con microscopio de medición DIGITAL con sistema de Control Externo
CCD (Video Cámara)


Características principales:

± Torreta motorizada
± Sistema de Control de medición Fácil
± Microscopio DIGITAL de alta calidad para incrementar la eficiencia operativa
± Control de carga totalmente automática
± Sistema operativo fácil de usar
± Con dos recorridos opíticos
± Impresora térmica de alta velocidad incorporada
± Mesa XY con lectura mínima de 0.01 mm
± Torreta opcional con penetrador Dual (Vickers/Knoop)
± Opcional carga de ensayo 2 Kg


Aplicaciones habituales

  • Aceros, metales no férricos, placas de contacto en motores de combustión interna, pequeños componentes de Precisión

  • Plásticos delgados, hojas metálicos, recubrimientos electrolíticos, recubrimientos superficiales, metales laminados

  • Efecto de tratamientos térmicos, Estudio del efecto térmico en materiales, análisis de profundidad de cementaciones y capas endurecidas mediante llama.

Suministro:

  • Equipo principal con Video Cámara CCD y Monitor

  • Torreta motorizada

  • Penetrador de diamante Vickers

  • Objetivos 10x, 40x

  • Lentes 15x

  • Plataforma XY con micrómetros

  • Pies de ajuste (3 piezas)

  • Dispositivo de agarre (3 piezas)

  • Extensión para cámara CCD

  • Lente digital incluyendo tapa protectora

  • Placas de ensayo Micro-Vickers (2 piezas)

  • Bombilla de repuesto 12V-30W

  • Fusibles de repuesto (2 piezas)

  • Manual de usuario e instalación

  • Certificado de fabricante CV INNOVATEST

Accesorios opcionales:
± Carga de ensayo 2 Kg/ escalas
± Penetrador Knoop
± Sistema de video filar (reticulado)
± Certificado del penetrador y de los patrones


Sistemas opcionales
± Sistema CV-CCD para avances longitudinales semiautomático y totalmente automáticos, ensayo de modelos mediante apoyo informático y plataforma motorizado.



Características técnicas.

Escalas Vickers HV0.701, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 (HV2)
Pantalla

Muestra: lectura de dureza a trav±s de calculador de entrada, ajustes
generales, diagonales, tiempo de ensayo, conexiones RS-232, ajustes de
iluminaci±n
Pantalla CRT para observar la penetraci±n como accesorio estándar
permitiendo lecturas f±ciles y mediciones de mayor Precisión

Carga de ensayo

10 ± 25 ± 50 ± 100 ± 200 ± 300 -500 ± 1000gf (opcional 2000gf)

Precisión

Conforme a EN-ISO 6507 y ASTM E384

Control de carga

Autom±tica (carga/residencia/descarga)

Duracion de la carga

De 5 hasta 60 segundos (incrementos de 5 segundos)

Seleccion de carga de ensayo

Mediante botón de aguja, (la carga aplicada es mostrada en pantalla)

Microscopio
-Objetivos
-Incremento de las lentes
-Incremento total
-Rango de medición
-Resolución

10x, 40x
15x / codificador mec±nico
150x (observaci±n), 600x (medición)
200 micras
0.03 micras

Escenario XY
-Dimensiones
-Rango de recorrido
-Resolución

100 mm x 100 mm
25 mm x 25 mm
0.01 mm (micr±metros)

Capacidad de muestra
-Altura maxima
-Profundidad m±axima
-Recorrido optico

85mm (2.55±)
90mm (3.35±) (desde el centro)
0.01mm conectable

Corriente electrica

110-220 V, 50 Hz

Dimensiones

470x210x420 mm

Peso

36 Kg

Catologo en pdf microdur±metro vickers CV400DM

información adicional.-

El ensayo de dureza Vickers, llamado el ensayo universal, es un m±todo para medir la dureza de los materiales. Sus cargas van de 5 a 125 kilopondios (de cinco en cinco). Su penetrador es una pir±mide de diamante con un Ángulo base de 136±.

Se emplea para l±minas tan delgadas como 0.006 pulgadas y no se lee directamente en la m±quina. Para determinar el n±mero de dureza se aplica la siguiente f±rmula:

HV = (1.8544 * F) / d2
