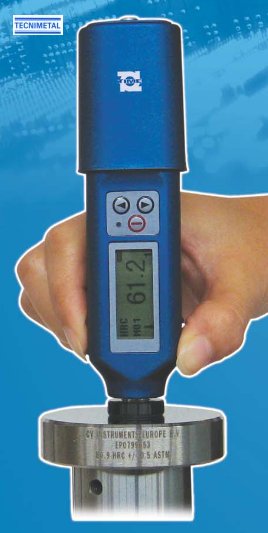

Durómetro portátil dinámico para metales Con dispositivo de impacto integrado tipo D.
El innovador durómetro portátil TH-1100 forma parte de la reconocida serie de durómetros dinámicos tipo LEEB. Ofrece una solución de medición altamente precisa a un precio competitivo, ideal para ensayos in situ en talleres y campos de operación.
Características principales
- Aplicación universal: Permite ensayar todos los productos metálicos con una masa sólida mínima de 2 kg, según el principio LEEB.
- Pantalla digital: Muestra los valores de dureza en las escalas más comunes: HRC, HRA, HRB, HV, HB, HS y HLD.
- Baterías recargables: Proporcionan hasta 16 horas de autonomía para un trabajo continuo.
- Display digital de gran tamaño: Facilita la visualización de los resultados.
Especificaciones técnicas
- Normativas: Cumple con las normas ASTM A956 y DIN 50156.
- Escalas de lectura: HRC, HRA, HRB, HV, HB, HS.
- Conversión: Permite convertir los valores a resistencia de tracción (U.T.S.).
- Corrección de impacto: Ajuste automático en 360° para cualquier dirección de impacto.
- Precisión: Exactitud de lectura de ±0.5% hasta 800 HL.
Funcionalidades adicionales
- Pack de batería recargable: Garantiza horas de trabajo ininterrumpido.
- Teclas de acceso directo: Facilitan la configuración de parámetros de ensayo.
- Versatilidad: Admite ensayos en todos los ángulos, incluso en posición invertida.
- Mini-impresora térmica: Incorporada en la unidad de medida para registrar resultados.
- Dispositivos de impacto: 6 opciones disponibles para aplicaciones especiales.
| Dispositivo de impacto |
D (estándar) integrado |
| Parámetros de dureza |
HLD, HRB, HV, HB, HS, HLD |
Rango de medición/materiales
metálicos |
Ver tabla superior |
| Tolerancia |
0.5% a 800 HLD |
| Memoria |
99 grupos de datos |
| Mínima rugosidad superficial muestra |
1.6 microm (Ra) |
| Dureza máxima de la muestra |
960 HLD |
| Radio muestra (convexo / cóncavo) |
Rmin = 50 mm (con anillos de apoyo Rmin = 10
mm) |
| Peso mínimo de la muestra |
2 kg -5kg en base sálida
0.05 kg-2 kg con pasta de acoplamiento |
| Espesor mínimo de la muestra |
5 mm |
Mínimo profundidad endurecida de la
muestra |
0.8 mm |
| Tiempo de carga de Baterías |
3 horas |
| Tiempo de trabajo continuo |
16 horas |
| Cargador |
Baterías de Li recargables |
| Temperatura de trabajo |
0C hasta 40C |
| Dimensiones |
145x35x30mm |
| Peso |
110 g |
Suministro estándar
- Unidad principal con dispositivo de impacto tipo D integrado.
- Bloque patrón con valor HLD.
- Cargador.
- Cepillo limpiador.
- Certificado de fabricante INNOVATEST.
- Manual de usuario.
- Maleta de transporte de plástico.
Accesorios opcionales

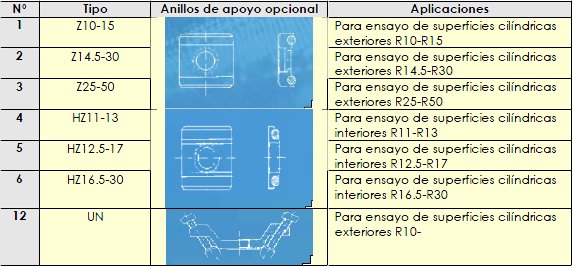

- Anillos de apoyo para superficies convexas y cóncavas.
| Material |
HLD |
HRB |
HRA |
HRC |
HB |
HV |
HS |
Acero y
fundición |
300-900 |
38.4-99.8 |
59.1-85.8 |
20-68.4 |
81-654 |
81.1-95 |
32.5-99.5 |
Acero
maleado en
frío |
300-840 |
|
|
20.4-67.1 |
|
80-898 |
|
| Acero Inox |
300-800 |
46.5-
101.7 |
|
19.6-62.4 |
85-655 |
85-802 |
|
| Fundición Gris |
360-650 |
|
|
|
93-334 |
|
|
Fundición
Nodular |
400-660 |
|
|
|
131-387 |
|
|
Aleaciones de
aluminio |
200-570 |
23.8-34.6 |
|
|
26.8-164 |
|
|
| Latón |
200-550 |
13.5-95.3 |
|
|
40-173 |
|
|
| Bronce |
300-700 |
|
|
|
60-290 |
|
|
| Cobre |
200-690 |
|
|
|
45-315 |
|
|
Descarga del folleto durómetro
universal TH1100(inglés)
Método de medición LEEB
El método de medición LEEB se utilizó por primera vez en 1978. Se define por la relación entre la velocidad de rebote de un cuerpo percutor y su velocidad de percusión, multiplicada por 1000. Una mayor dureza en la superficie del material corresponde a una velocidad de rebote más alta. Para grupos específicos de materiales (como acero, aluminio, etc.), la dureza Leeb (HL) establece una relación directa con sus propiedades de dureza.
Este durómetro incluye curvas de conversión para diversas escalas de dureza. Conociendo el valor HL, permite convertirlo a otras escalas estáticas estándar (HB, HV, HRC, etc.), lo que facilita su uso profesional in situ (en control de entrada y salida, producción, investigación y desarrollo).
Principio de medición del durómetro
El procedimiento de medición dinámico se basa en la diferencia entre las velocidades de rebote de un cuerpo percutor o sonda (el modelo más común es el D). Este cuerpo es lanzado contra la superficie de la pieza metálica mediante un muelle tensado. Este método fue desarrollado en 1978 por el señor Leeb, de quien proviene el nombre de la unidad de dureza Leeb (HL).
Materiales compatibles
El durómetro puede utilizarse para medir la dureza en:
- Acero.
- Fundición de acero.
- Herramientas de acero moldeadas en frío.
- Acero inoxidable.
- Hierro fundido (fundido gris, con grafito esferoidal).
- Aluminio y sus aleaciones.
- Latón, bronce y cobre.
- Aleaciones de forja.
Condiciones de medición
- Superficie mínima de medición: 10 mm × 10 mm.
- Radio de curvatura mínimo:
- 30 mm (sin adaptador).
- 11 mm (con adaptador atornillable con ranura en V).
- Piezas de menos de 5 kg y espesor de pared delgado (< 5 mm): Deben colocarse sobre una base sólida (incluida en el equipo).
- Piezas de menos de 2 kg: Deben colocarse sobre una base sólida con pasta de acoplamiento.
División temporal de las fases de medición con el durómetro Aquí podrá observar un esquema de la división temporal de las diferentes fases de la medición con el durómetro. El impacto se produce siempre con la misma aceleración del cuerpo de medición, mientras que la energía de rebote varía según el material analizado. |
