Comparadores de esfera y palanca TESA |
 |
| |
| |
Productos destacados:
|
|
 |
 |
 |
 |
Comparador digital TESA DIGICO 10
Tres comparadores con diferente forma – Adaptación
óptima para todas sus
aplicaciones de medida.
•
Puesta a cero de la visualización en cualquier punto del
campo de medida.
• Rotación de 270° de la
visualización y de las teclas de función.
• Retención
del valor visualizado.
• Entrada de valores (función
PRESET).
• 2 puntos de referencia.
• Salida
digital. |

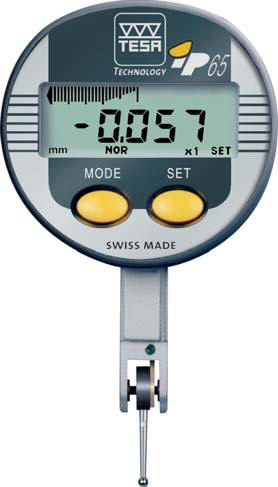

Comparador de palanca TESA IP65
Todas las
ventajas de la mecánica más la facilidad de lectura
digital.
• Sistema de medida
inductivo,
patentado.
• Visualización digital y
analógica .
• Paso numérico de 0,01/0,001 mm
•
Valor de división:
10, 20, 50 µm/1, 2, 5 µm, a
elegir.
• Resistente a los aceites de corte y
a
los líquidos de refrigeración
(IP65).
• Unidad de
medida mm/in,
conversión directa.
• Salida RS 232
combinada con la
alimentación externa.
•
Indicación del modo de medida
(NOR/MIN/MAX/MAX-MIN).
• Apagado automático.
• Compatible con todos los
accesorios TESATAST.
|
Comparador TESA DIGICO 205
Características:
– Dimensiones según DIN 878
– Sistema de medida ABSOLUTO
– Doble visualización LCD
– Señales de tolerancias mecánicas
– Salida digital OPTO-RS
– Suministrado con un informe de medida
– Swiss Made
|

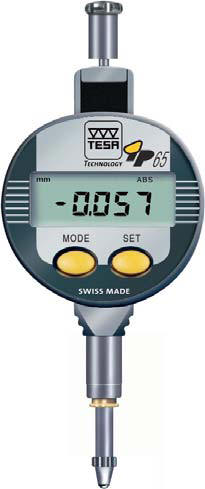

Comparador digital TESA DIGICO 12
Modelos comparador TESA
DIGICO 12 – Estándar
• Carcasa Ø 44 mm.
•
Resistentes a los aceites de corte y a los líquidos de
refrigeración (IP65).
• Salida de datos RS232
combinada con la alimentación
externa.
• Sistema
de medida inductivo, patentado.
• Elección entre
medida directa «ABS» y medida relativa
<<REL».
•
Visualización digital.
• Reglaje del valor PRESET (±
200 mm).
• Inversión del sentido de medida.
•
Unidades de medida mm/in, conversión directa.
•
Apagado automático. |
 |
 |
 |
 |

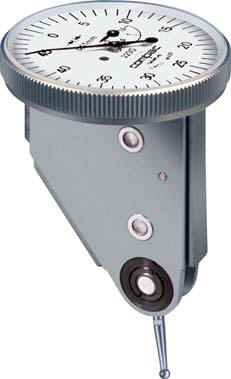

Comparador de palanca COMPAC 220
Indispensables para el taller y el laboratorio de
medida – Se muestran ideales
para la medida
comparativa en mármol de control – Establecen errores de
forma y de posición – Miden el alabeo axial y radial, en
particular.
Características técnicas
• Carrera
de medida larga, hasta 3 mm.
• Doble sentido de
medida, inversión sin palanca.
• Sentido de rotación
de las agujas idéntico para las dos
direcciones de
medida (sentido horario).
• Palpador orientable sobre
180°.
• Pivotamiento principal sobre rodamientos
oblicuos,
con alineamiento automático, bien
dimensionados.
• Amarre por colas de milano
mecanizadas en el cuerpo.
• Cuerpo y luneta cromados
mate.
• Esfera giratoria.
• Los campos magnéticos
utilizados en la mecánica
convencional no les
influyen. |

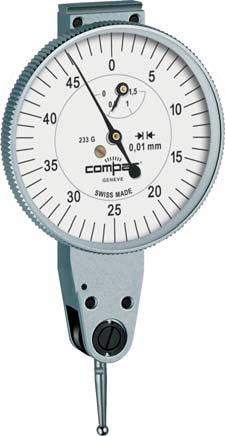

Comparador de palanca COMPAC 230
Indispensables para el taller y el laboratorio de medida
– Se muestran ideales
para la medida comparativa en
mármol de control – Establecen errores de
forma y de
posición – Miden el alabeo axial y radial, en
particular.
Características técnicas
• Carrera
de medida larga, hasta 3 mm.
• Doble sentido de
medida, inversión sin palanca.
• Sentido de rotación
de las agujas idéntico para las dos
direcciones de
medida (sentido horario).
• Palpador orientable sobre
180°.
• Pivotamiento principal sobre rodamientos
oblicuos,
con alineamiento automático, bien
dimensionados.
• Amarre por colas de milano
mecanizadas en el cuerpo.
• Cuerpo y luneta cromados
mate.
• Esfera giratoria.
• Los campos magnéticos
utilizados en la mecánica
convencional no les
influyen.
|
Comparadores de reloj 40 centesimal Standard-gage |

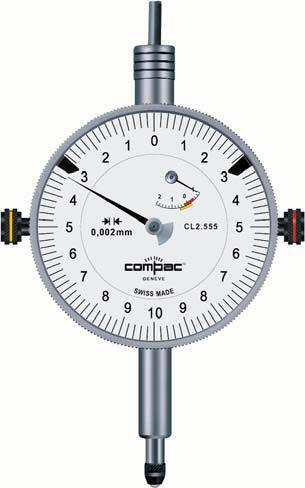

Comparador de esfera COMPAC CL
Tipo CL2
Comparador mecánico con 2 contactos
eléctricos. Pueden utilizarse con la
unidad
visualizadora COMPAC R43 (No 044285).
|
 |
 |
 |
 |
Comparador de esfera COMPAC
Ø 40 mm, eje de medida dorsal |

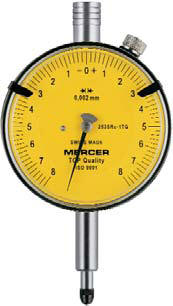

Comparador de esfera MERCER
TOP Quality
Ø 57 o 58 mm, lectura 0,001 u 0,002
mm |
Comparadores de reloj 60 centesimal Standard-gage |
Comparador electr±nico TESA DIGICO1
Estos dos comparadores se
distinguen por sus múltiples funciones simples,
su
gran campo de medida y su gran precisión.
•
Visualización combinada digital y analógica con
posibilidad de orientar la
visualización analógica en
diferentes posiciones.
• Puesta a cero en un punto
cualquiera del campo de medida.
• Teclado para
introducir valores.
• Sentido de medida conmutable.
• Introducción de valores límites para clasificar con
visualización de símbo-
los. Retro iluminación verde,
naranja o roja para el instrumento conectado
a la
red.
• Toma en memoria de los valores mediante las
funciones «valor máx.»,
«valor mín.» y «valor máx.
menos valor mín.». |
 |
 |
 |
 |

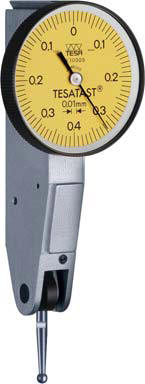

Comparador de palanca TESATAST
Los TESATAST son instrumentos indispensables para el
taller y el laboratorio
de medida – Resultan ideales
para la medida comparativa en un mármol de
control,
por ejemplo – Establecen los errores de forma y de
posición y miden
el alabeo axial y radial, en
particular.
• Medida bidireccional por simple
inversión automática del mecanismo.
• Lectura sin
errores por rotación idéntica de la aguja.
•
Insensible a los campos magnéticos.
• Movimiento de
precisión con 7 rubíes.
• Sistema de palanca sobre
rodamiento de bolas. Movimiento del contacto
sobre
240°.
• Fuerza de medida muy débil .
•
Particularmente robustos, totalmente metálicos.
•
Carcasa monobloque con fijación por 3 colas de milano. |

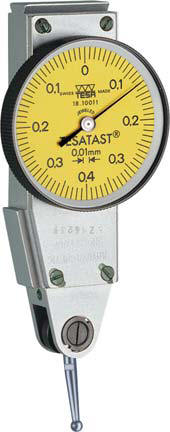

Comparador de palanca lateral TESATAST
Los TESATAST son instrumentos
indispensables para el taller y el laboratorio
de
medida – Resultan ideales para la medida comparativa en
un mármol de
control, por ejemplo – Establecen los
errores de forma y de posición y miden
el alabeo
axial y radial, en particular.
• Medida bidireccional
por simple inversión automática del mecanismo.
•
Lectura sin errores por rotación idéntica de la aguja.
• Insensible a los campos magnéticos.
• Movimiento de
precisión con 7 rubíes.
• Sistema de palanca sobre
rodamiento de bolas. Movimiento del contacto
sobre
240°.
• Fuerza de medida muy débil .
•
Particularmente robustos, totalmente metálicos.
•
Carcasa monobloque con fijación por 3 colas de milano.
|
Comparadores de reloj 60
milesimal Standard-gage |

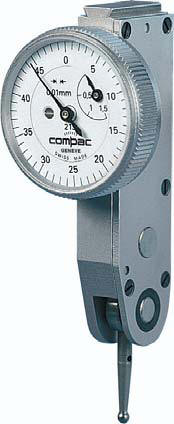

Comparador de palanca
COMPAC 210
Indispensables para el
taller y el laboratorio de medida – Se muestran ideales
para la medida comparativa en mármol de control –
Establecen errores de
forma y de posición – Miden el
alabeo axial y radial, en particular.
Características
técnicas
• Carrera de medida larga, hasta 3 mm.
•
Doble sentido de medida, inversión sin palanca.
•
Sentido de rotación de las agujas idéntico para las dos
direcciones de medida (sentido horario).
• Palpador
orientable sobre 180°.
• Pivotamiento principal sobre
rodamientos oblicuos,
con alineamiento automático, bien
dimensionados.
• Amarre por colas de milano mecanizadas
en el cuerpo.
• Cuerpo y luneta cromados mate.
•
Esfera giratoria.
• Los campos magnéticos utilizados en
la mecánica
convencional no les influyen. |
 |
 |
|
 |
|

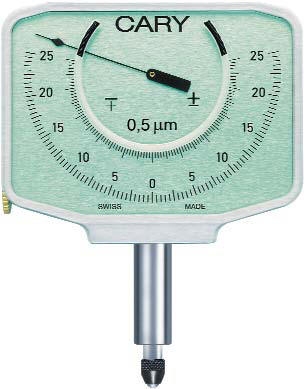

Comparador de esfera TESA CARY MCA-8
La precisión alta fidelidad
Tipicamente concebidos para la
medida comparativa de alta precisión
(desde ± 0,8 µm) – Ideal para

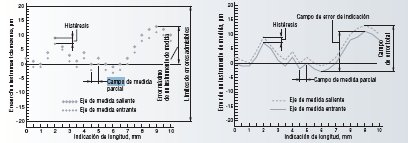

la verificación del alabeo axial y radial gracias
a su muy pequeño error de
histéresis (desde 0,3 µm).
• Mecanismo original TESA CARY
alineado con el eje de medida, respetando
así el principio d’ABBE.
• Gran rigidez de la carcasa
de acero perfilado.
• Alta precisión sobre todo el
campo de medida, desde 0,8 µm.
• Fuerza de medida muy débil,
desde 150 mN.
• Esfera fija. El reglaje del
cero se hace girando aguja con la moleta.
• Sensibilidad mínima a las
variaciones de temperatura. |

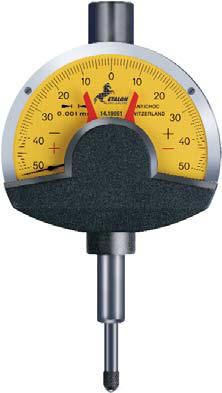

Comparador de esfera
con recorrido limitado ETALON BASIC
Lectura 0,01 mm o 0,001 mm
Gran seguridad de
funcionamiento, incluso en uso contínuo al controlar
pie-
zas en serie – Típicamente
concebidos para la medida comparativa con una
incertidumbre de medida muy
débil – Error de histéresis mínimo al verificar el
alabeo axial y radial.
• Movimiento protegido de los
choques. Sistema de transmisión por palanca
y rueda dentada. Gran
recorrido en vacío.
• Indicación clara, sin
reflejos.
• Recorrido limitado a menos
de una vuelta de aguja para evitar errores de
lectura.
• Reglaje fino de la
indicación con capuchón de protección contra el despla-
zamiento accidental de la
aguja. |
Comparador de palanca TESA IP65
Todas las ventajas de la mecánica
más la facilidad de lectura digital.
• Sistema de medida
inductivo,
patentado.
• Visualización digital y
analógica .
• Paso numérico de 0,01/0,001 mm
•
Valor de división:
10, 20, 50 µm/1, 2, 5 µm, a
elegir.
• Resistente a los aceites de corte y
a
los líquidos de refrigeración
(IP65).
• Unidad de
medida mm/in,
conversión directa.
• Salida RS 232
combinada con la
alimentación externa.
•
Indicación del modo de medida
(NOR/MIN/MAX/MAX-MIN).
• Apagado automático.
• Compatible con todos los
accesorios TESATAST.
|

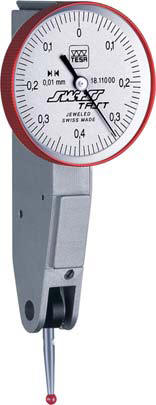

Comparador de palanca SWISSTAST
Los TESATAST son instrumentos indispensables para el
taller y el laboratorio
de medida – Resultan ideales
para la medida comparativa en un mármol de
control,
por ejemplo – Establecen los errores de forma y de
posición y miden
el alabeo axial y radial, en
particular.
• Medida bidireccional por simple
inversión automática del mecanismo.
• Lectura sin
errores por rotación idéntica de la aguja.
•
Insensible a los campos magnéticos.
• Movimiento de
precisión con 7 rubíes.
• Sistema de palanca sobre
rodamiento de bolas. Movimiento del contacto
sobre
240°.
• Fuerza de medida muy débil .
•
Particularmente robustos, totalmente metálicos.
•
Carcasa monobloque con fijación por 3 colas de milano. |
|
Descripci±n.-
El reloj
comparador es
un instrumento
de medición que
se utiliza en los talleres e industrias para la
verificaci±n de piezas y que por sus propios medios no
da lectura directa, pero es ±til para comparar las
diferencias que existen en la cota de varias piezas que
se quieran verificar. La capacidad para detectar la
diferencia de medidas es posible gracias a un mecanismo
de engranajes y palancas, que van metidos dentro de una
caja met±lica de forma circular. Dentro de esta caja se
desliza un eje, que tiene una punta esf±rica que hace
contacto con la superficie. Este eje al desplazarse
mueve la aguja del reloj, haciendo posible la lectura
directa y f±cil de las diferencias de medida.
-
La Precisión de un reloj comparador
puede ser de cent±simas de mil±metros o incluso de
mil±simas de mil±metros micras
seg±n la escala a la que est± graduado. también se
presentan en mil±simas de pulgada.
-
El mecanismo se basa en transformar
el movimiento lineal de la barra deslizante de
contacto en movimiento circular que describe la
aguja del reloj.
-
El reloj comparador tiene que ir
incorporado a una galga de verificaci±n o a un
soporte con pie magn±tico que permite colocarlo en
la zona de la m±quina que se desee.
-
Es un instrumento muy ±til para la
verificaci±n de diferentes tareas de mecanizado,
especialmente la excentricidad de ejes de rotaci±n.
|
|
Elecci±n del
comparador
± Una indicaci±n
digital ofrece una lectura sin error, gracias a que
no hay que contar ninguna divisi±n.
± La indicaci±n
anal±gica ofrece la ventaja de modificarse de manera
gradual en función del aumento o disminuci±n del
valor medido. Este tipo de indicaci±n se aplica
especialmente en medidas din±micas como el alabeo
axial o radial.
± Los comparadores
electr±nicos ofrecen numerosas funciones adicionales
que no tienen los modelos mec±nicos. Para más
información, consultar las p±ginas E-8 a E-14.
± La determinaci±n
del salto axial o radial exige a menudo, la
utilizaci±n de instrumentos de medida con el menor
error de hist±resis posible. Tanto los comparadores
electr±nicos como los de esfera o de palanca
responden a esta exigencia.
± Con el fin de
reducir de manera significativa una parte de los
efectos debidos a errores sistem±ticos, es
recomendable realizar medidas comparativas. De esta
manera solamente se indicar±n las desviaciones
respecto al valor nominal. Los comparadores
electr±nicos con recorrido limitado y de Precisión
son instrumentos ideales para esta aplicaci±n.
± Estos mismos
instrumentos permiten evitar los errores por grandes
lecturas en mil±metros también.
|
Normas y definiciones
La norma ISO 463:2006 sustituye hoy en
d±a a las antiguas normas nacionales relativas a los
comparadores mec±nicos de esfera. De esta manera, las
nuevas definiciones y exigencias normativas relativas a
los dispositivos de medida, obligan a modificaciones de
caracter±sticas de concepci±n y metrol±gicas que no se
han podido inclu±r en su totalidad en el presente
cat±logo.
Esta norma se inscribe en la matriz
±Especificaci±n geom±trica de los productos (GPS) ±
Instrumentos de medida dimensional±. Define las
exingencias v±lidas para las caracter±sticas más
importantes, en consecuencia, los valores l±mites
indicados en este cat±logo que se refieren
caracter±sticas metrol±gicas ser±n normas internas de
TESA.
|
|
Solicite más información. |
|
|
|
 |
|
 |
|
|
|
|
 |
|
PROMOCIONES
TESA 2015
(hasta 31 Diciembre 2013) |
|
|
T�cnicas de Medida y Metalograf�a,S.A.
Camino de Hormigueras 124 6� J Portal 4
28031 Madrid
Tel�fono 913562294 / Fax 913555808
Email |
|
|
